| Liquid Oxygen Storage Tank |

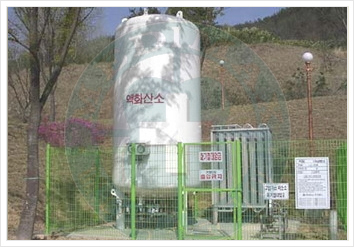

탱크로리를
이용하여 초저온 액화 산소가스를 저온의 상태에서 저장탱크에 충전 저정하고 필요에따라
소정의 압력, 유량으로 기화 증발시켜 기체산소 상태로 사용처에 공급하는 장치로서,
가스의 안정적인 공급뿐만 아니라 사용 단가가 저렴하다는 장점이 있어 대량 수요에
적합합니다.
저장량이 3톤 이하는 신고만으로 사용이 가능하지만 3톤이상은 저장 허가를 받아야
합니다. 기화기 용량은 사용량에 따라 20 NM3/Hr부터 2000 NM3/Hr
까지 사용할 수 있습니다.
|
|

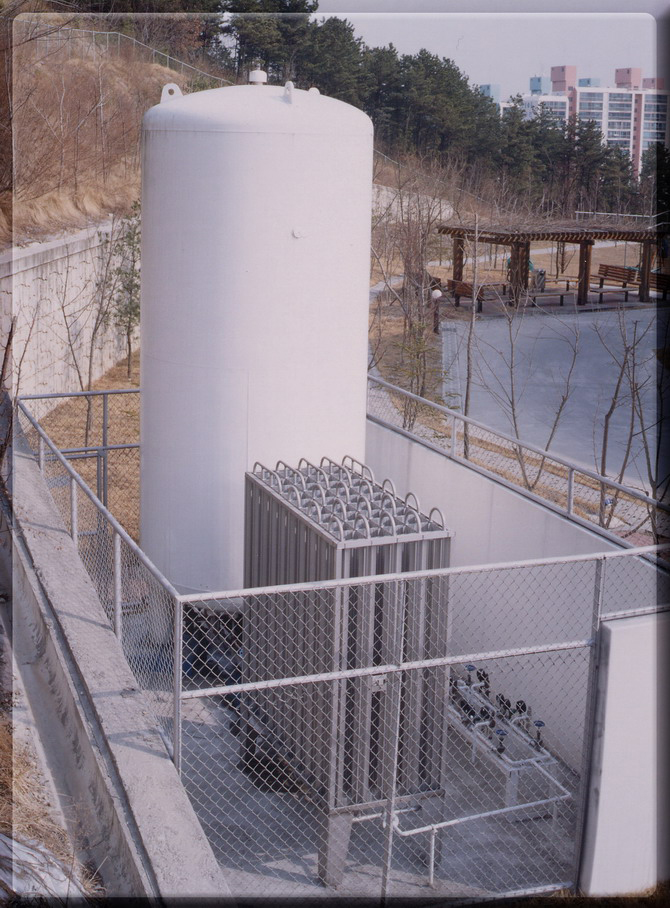

- Oxygen storage tank is a compact and self-contained cryogenic system designed for the economical storage of liquid oxygen with the ability to provide it to the application as either liquid or gas.
Feature
- * Long-term hold time due to hihly efficient
multi-layer insulation systems
* Economizer system
* Built-in isolation valve
* Built-in Vaporizer
* The vent module has a dual safety
valve and manual vent valve
|
 |
|
| SPECIFICATION |
MM-LT-03 |
MM-LT-05 |
MM-LT-10 |
MM-LT-13 |
MM-LT-20 |
| Internal Volumn (Liter) |
2,770 |
4,950 |
9,720 |
12,270 |
21,200 |
| Capacity (Liter) |
2,490 |
4,410 |
8,748 |
11,040 |
19,000 |
| Evaporation Loss (% day) |
0.7 |
0.65 |
0.45 |
0.4 |
0.4 |
| Max Working Pressure (Kg/Cm2) |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
| Delivery Capacity (Nm3/hr) |
250 |
250 |
500 |
500 |
1,000 |
|
|

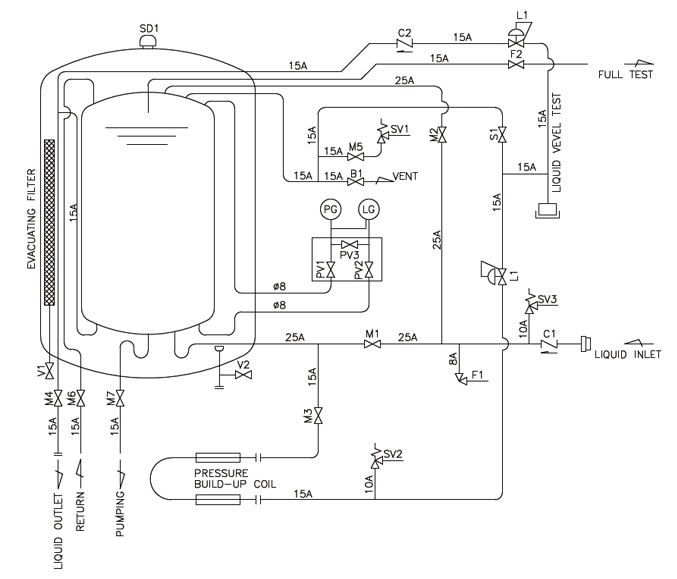

| VALVE & INSTRUMENT LIST |
| NO |
DESCRIPTION |
SIZE |
REMARKS |
| M1 |
LOVER INLET VALVE |
25A |
BC6 20K,LONG SHAFT,GLOBE |
| M2 |
UPPER INLET VALVE |
25A |
BC6 20K,LONG SHAFT,GLOBE |
| M3 |
PBC BLOCK VALVE |
15A |
BC6 20K,LONG SHAFT,GLOBE |
| M4 |
LIQUID OUTLET VALVE |
15A |
BC6 20K,LONG SHAFT,GLOBE |
| M5 |
SAFETY BLOCK VALVE |
15A |
BC6 20K,LONG SHAFT,GLOBE |
| M6 |
PUMP RETURN VALVE |
15A |
BC6 20K,LONG SHAFT,GLOBE |
| M7 |
PUMP INLET VALVE |
15A |
BC6 20K,LONG SHAFT,GLOBE |
| B1 |
VENT VALVE |
15A |
BC6 20K,LONG SHAFT,GLOBE |
| F1 |
LINE DRAIN VALVE |
8A |
BC6 20K,LONG SHAFT,GLOBE |
| F2 |
FULL TEST VALVE |
15A |
BC6 20K,LONG SHAFT,GLOBE |
| C1 |
INLET CHECK VALVE |
25A |
BC6 20K,LEFT CHECK |
| C2 |
ECONOMIZER CHECK VALVE |
15A |
BC6 20K,LEFT CHECK |
| L1 |
PRESSURIZING VALVE |
20A |
BC6 15K,SET PRESS 8Kg/Cm2G |
| L2 |
PRESSURE RELIEF VALVE |
10A |
BC6 15K,SET PRESS 9Kg/Cm2G |
| S1 |
PRESSURE RETURN VALVE |
15A |
BC6 20K,LONG SHAFT,GLOBE |
| V1 |
VACUUM VALVE |
50A |
SUS304, VACUUM |
| V2 |
VACUUM SENSOR VALVE |
Φ9 |
BC6 10K, DIAPHRAM VALVE |
| SV1 |
TANK SAFETY VALVE |
Φ20 |
BC6, SET PRESS 11.4Kg/Cm2G |
| SV2 |
LINE SAFETY VALVE |
Φ10 |
BC, SET PRESS 11.4Kg/Cm2G |
| SV3 |
LINE SAFETY VALVE |
Φ10 |
BC, SET PRESS 11.4Kg/Cm2G |
| LG |
LEVER GAUGE |
Φ150 |
D.P TYPE, 0~5000 mmAq |
| PG |
PRESSURE GAUGE |
Φ150 |
0~15Kg/Cm2G(USE NNO OIL) |
| PV |
PV1 |
UPPER GAUGE VLOCK VALVE |
Φ4 |
|
| PV2 |
LOWER GAUGE VLOCK VALVE |
Φ4 |
|
| PV3 |
BALLANCE VALVE |
Φ4 |
|
| SD1 |
OUTER VESSEL SAFETY DEVICE |
Φ105 |
|
|
|
|
